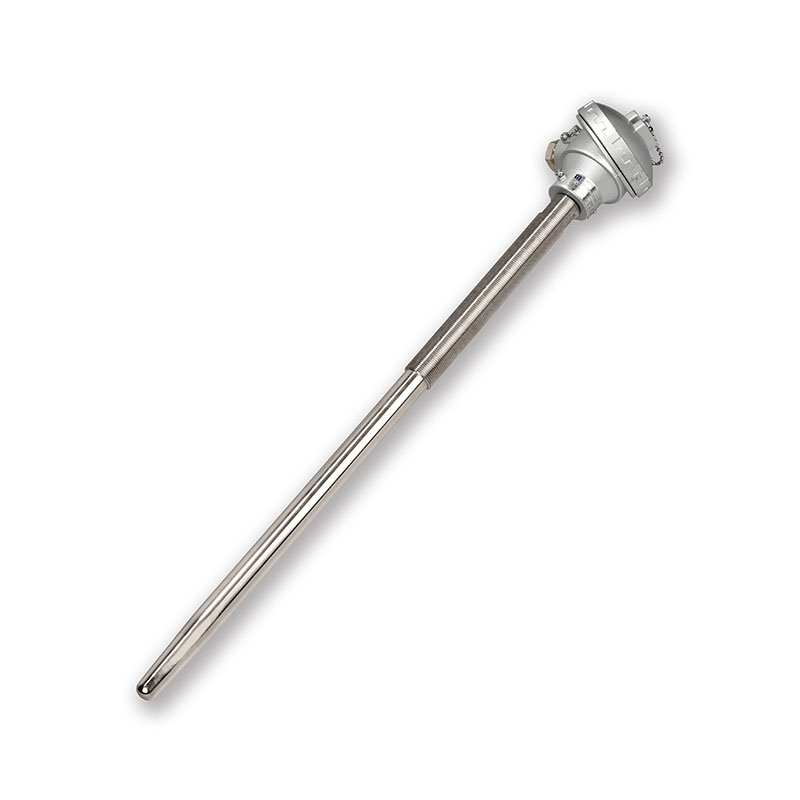

Termopares y RTD ensamblados estándar generales
Hogar / Producto / Termopares y RTD / Termopares y RTD tipo general / Termopares y RTD ensamblados estándar generales
  • Termopares y RTD ensamblados estándar generales
  • Termopares y RTD ensamblados estándar generales
  • Termopares y RTD ensamblados estándar generales
  • Termopares y RTD ensamblados estándar generales
  • Especificaciones técnicas
Parámetros técnicos
1)Medición del rango y la tolerancia
Modelo Tipo Tubo Dia.
(mm)
Material del tubo Rango De Medición (°C) Tolerancia de clase I Tolerancia de clase II
Nicrosil-Nisil N φ16 06Cr18Ni11Ti -40~950 ±1,5 or±0,4%|t| ±2,5 or±0,75%|t|
1Cr25Ni20 0~1000
GH3030 0~1100
NiCr-NiSi K OR1300
K1230
0~1300
Φ16,Φ20 3YC52 0~1200
Cerámica con alto contenido de alúmina 0~1300
NiCr-CuNi E Φ16 06Cr18Ni11Ti -40~900
Fe-CuNi J -40~750
Cu-CuNi T Φ16 06Cr18Ni11Ti -40~350 ±0,5 or±0,4%|t ±1 or±0,75%|t|
PtRh10-Pt S Φ16 Cerámica con alto contenido de alúmina 0~1300 ±1 or±(1+0.003t-1100) ±1,5 or±0,25%|t
PtRh13-Pt R φ20 Cerámica de corindón 0~1300
PtRh30-PtRh6 B φ25 Cerámica de corindón 0~1600 ———

Modelo Tipo Tubo Dia.
(mm)
Material del tubo Medición
Rango(℃)
Precisión Corriente permitida
Pt RTD Parte 100 Φ12 06Cr18Ni11Ti -200~420 A:±(0,15+0,002|t|);
B:±(0,30+0,005|t|)
≤5mA
Cu RTD Cu50 Φ16 OCr18Ni12Mo2Ti -50~100 ±(0,30+0,006|t|) ≤10mA

2) Tipo de dispositivo de fijación y profundidad de inserción
Aplicación Conexión
Tipo
Tipo de tubo Presión nominal
(MPa)
Respuesta Térmico t0.5(s) Profundidad de inserción (mm)
RTD
Metal base TC
Rosca fija
taper
Sólido 30  <90 TC: 75~1000
RTD: 150~1000
Hilo fijo φ16 tubo de metal

φ16 diámetro reducido
tubo
10  150~2000
Brida fija Determinado por brida
tipo
Sin fijación/
brida móvil
Presión ambiental
RTD Hilo fijo Tubo metálico φ12

φ12dia reducida
tubo
10  150~1000
Brida fija Determinado por brida
tipo
Sin fijación/
brida móvil
Presión ambiental
Metal precioso TC Sin fijación/
brida móvil
φ16 soltero
tubo cerámico
Presión ambiental <150 150~1000
φ20 doble
tubo cerámico
<240 150~2000
φ25 doble
tubo cerámico
<360
Metal base TC Ángulo recto φ16 tubo de metal <90 400~1000
Nota 1: @16 Tubo metálico o cerámico disponible con tipo bayoneta; t0,5 ≤ 30 s.
Nota 2: El cuerpo de la brida fija es de acero al carbono, la cara de sellado es de acero inoxidable.
Nota 3: El material de la brida móvil es hierro fundido.
Nota 4: Tubo cónico roscado fijo para flujo medio ≤ 80 m/s.
