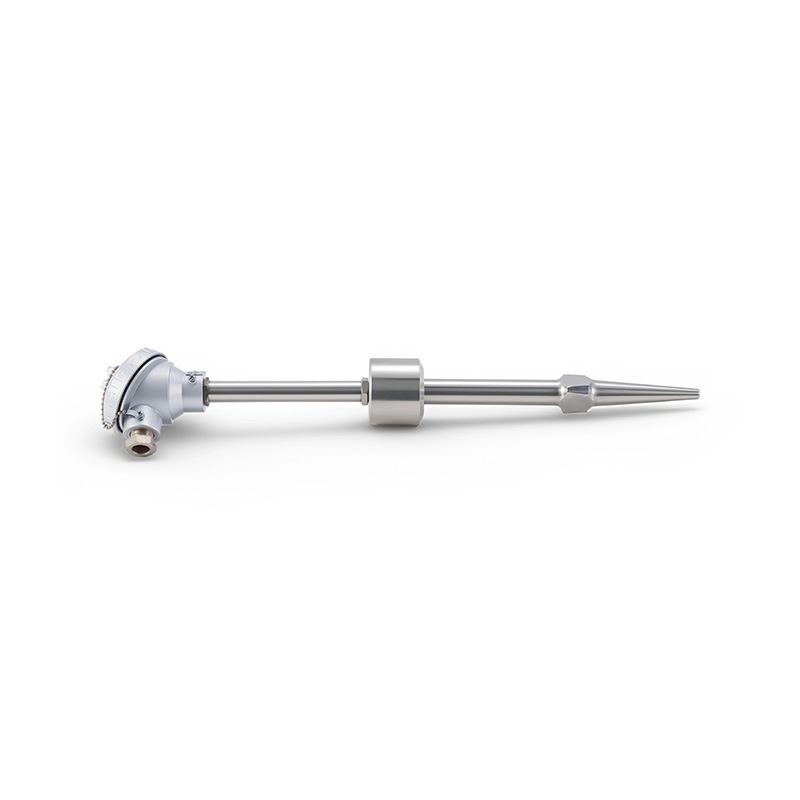

Termopares extraíbles y RTD con termobolsillos soldados

Los termopares estilo termopozo y los RTD se utilizan principalmente para medir la temperatura del vapor en calderas y tuberías de proceso. Para soportar el impacto del vapor de alta temperatura, alta presión y alta velocidad, los sensores están diseñados con una profundidad de inserción relativamente corta. Para eliminar errores de medición causados por una longitud de inserción limitada, los sensores adoptan un termopozo sólido perforado integralmente con un perfil trifacético. El termopozo se ensambla y se suelda completamente al equipo principal con un manguito cilíndrico. El espacio anular entre la estructura trifacética y el orificio interior del manguito permite el llenado completo del medio de proceso de alta temperatura, extendiendo efectivamente la profundidad de inserción equivalente y asegurando una medición precisa de la temperatura.
Hay dos configuraciones estructurales y de montaje disponibles para adaptarse a diferentes condiciones de trabajo de presión, temperatura y velocidad de flujo.
Características clave
1. La construcción revestida totalmente aislada de minerales proporciona una excelente resistencia a la presión, resistencia a las vibraciones, alta estabilidad y larga vida útil.
2. El contacto de compresión elástica entre el elemento enfundado y el fondo del termopozo acorta el tiempo de respuesta térmica y mejora aún más la resistencia a las vibraciones.
3. La caja de conexiones de termopar de gran capacidad y la estructura de cableado optimizada permiten una conexión de campo sencilla, rápida y confiable.
4. El diseño separable del cuerpo del sensor y del termopozo permite un reemplazo rápido del elemento sin apagar el sistema, lo que mejora enormemente la eficiencia del mantenimiento.
5. El termopozo de una sola pieza con mecanizado de orificios ciegos profundos presenta un espesor de pared uniforme en el extremo sensor. Libre de tensiones de soldadura y corrosión intergranular, ofrece una resistencia superior a la presión y al impacto para garantizar un funcionamiento estable y confiable a largo plazo de las unidades de generación de energía.
